Tự sửa vợt diệt muỗi


  • Please log in to reply
30 replies to this topic

#1 minhsondaklak

minhsondaklak

    Advanced Member

  • Members
  • PipPipPip
  • 51 Bài viết

Đã gửi 04 May 2009 - 11:19 AM

Từ khi có cái vợt diêt muỗi thì khoái thật, thấy là xong, không em nào thoát.
Dân điện tử - tin học chuyên cày đêm nên ghét muỗi nhất trên đời, lại càng khoái cái dụng cụ này.
Nhà nhà vợt muỗi, có nhà đến 2-3 cái vợt, phải nổ tanh tách liên tục hàng đêm nên cũng chóng hỏng.
Khổ nỗi, đồ rẽ tiền nên có mấy anh thợ nhận sửa cái món này đâu. Vậy thì:
1. Hư cái nào sắm lại cái đó, không vấn đề gì.
2. Phải tự ra tay thôi, dân điện tử mà!

Riêng mình thấy cái vợt muỗi là dụng cụ rẽ tiền mà hiệu quả.
Về điện tử, nó là một mạch điện tử mini mà lý thú đấy, hiệu suất cao. Rất đáng được dân điện tử nghiệp dư bỏ chút thời gian ngâm cứu, nhất là các bác có cảm hứng với bộ nguồn xung. Vợt muỗi là họ hàng của nguồn xung mà !

#2 Nguyen Huu Thang

Nguyen Huu Thang

    Elite Member

  • Mods
  • PipPipPipPip
  • 194 Bài viết

Đã gửi 04 May 2009 - 11:52 AM

QUOTE(minhsondaklak @ May 4 2009, 11:27 AM) Xem bài viết
Từ khi có cái vợt diêt muỗi thì khoái thật, thấy là xong, không em nào thoát.
Dân điện tử - tin học chuyên cày đêm nên ghét muỗi nhất trên đời, lại càng khoái cái dụng cụ này.
Nhà nhà vợt muỗi, có nhà đến 2-3 cái vợt, phải nổ tanh tách liên tục hàng đêm nên cũng chóng hỏng.
Khổ nỗi, đồ rẽ tiền nên có mấy anh thợ nhận sửa cái món này. Vậy thì:
1. Hư cái nào sắm lại cái đó, không vấn đề gì.
2. Phải tự ra tay thôi, dân điện tử mà!

Riêng mình thấy cái vợt muỗi là dụng cụ rẽ tiền mà hiệu quả.
Về điện tử, nó là một mạch điện tử mini mà lý thú đấy, hiệu suất cao. Rất đáng được dân điện tử nghiệp dư bỏ chút thời gian ngâm cứu, nhất là các bác có cảm hứng với bộ nguồn xung. Vợt muỗi là họ hàng của nguồn xung mà !


Nghiên cứu vợt muỗi! hay đó, sửa giỏi nó củng là sửa được 1/2 cái màn LCD rồi đó

#3 minhsondaklak

minhsondaklak

    Advanced Member

  • Members
  • PipPipPip
  • 51 Bài viết

Đã gửi 04 May 2009 - 04:18 PM

SƠ ĐỒ VỢT MUỖI

A/NGUYÊN LÝ
1. Nguồn: Điện lưới 220v được hạ áp đơn giản bằng tụ điện 1000nF sau đó nắn lọc qua cầu diode, sạc cho Pin 4 vol. Điện trở 390k xả điện cho tụ (có loại xài 860nF // 680K)
2. Mạch dao động: Tương tự nguồn cấp trước của bộ nguồn ATX, dùng mạch dao động nghẹt, tuy nhiên ở đây chỉ cần lấy điện áp ra, không cần ổn áp và cách ly nên mạch chỉ có 1 transitor (thường là D965 hoặc D882). BA gồm cuộn sơ cấp L1, cuộn hồi tiếp L2 tạo dao động, cuộn thứ cấp L3 lấy điện áp ra sau biến áp (xem thêm điện tử căn bản).
3. Mạch nhân điện áp ngõ ra: Nhân 4 điện áp thứ cấp U ra trên 2 đầu cuộn L3. Gồm 2 mạch nhân đôi ghép song song.
- Mạch nhân đôi thứ nhất gồm C1, D1, C2, D2 như sau:
+ Khi đầu A dương, D1 nạp cho C1, điện áp nạp U
+ Khi đầu A âm, D2 nạp cho tụ C2, điện áp nạp = điện áp thứ cấp + điện áp trên C1 = U + U = 2U
- Mạch nhân đôi thứ hai ghép song song gồm C3, D3, C4, D4. Tương tự ta có C4 cũng được nạp điện áp 2U
- Cuối cùng tụ ra C5 có điện áp tổng = UC2 + UC4 = 4U. Hai đầu tụ C5 nối với lưới cao áp.
4. Đóng mở: Sau khi đóng khoá an toàn K1, mõi lần nhấn K2 thì mạch được nối thông masse với âm nguồn, mạch dao động xuất điện cao áp ra lưới.
Ngoài ra có 1 đèn led báo dòng sạc Pin và 1 đèn soi nhỏ bằng Led hoặc sợi đốt. Phần mạch cao áp được nhúng chất cách điện (parapin thì phải)

File gửi kèm



#4 minhsondaklak

minhsondaklak

    Advanced Member

  • Members
  • PipPipPip
  • 51 Bài viết

Đã gửi 06 May 2009 - 04:17 PM

B. KHẢO SÁT MẠCH:
1. Đo nguội:
- L1 có điện trở thuần 0,3 om
- L2 có 2 om
- L3 có 290 om
2. Đo nóng:
- Transitor: Ve = 0,1 vol, Vb = -2,5 vol. Đây là dấu hiệu mạch dao động chạy tốt. Nếu Vb = 0,7vol : mất dao động, nếu Vb ít âm hoặc gần bằng 0 : dao động yếu.
- L1 có điện áp 4 vol ac (nhớ dùng thang đo thấp)
- L2 có điện áp 18 vol ac
- L3 có điện áp trên 1.000 vol ac ( vượt thang đo 1000AC, không rõ là ngàn mấy). Vậy điện cao áp trên lưới vợt ước phải gần 2.000 vol. Nó là giá trị điện áp một chiều trung bình, sau khi qua mạch nhân 4 ngõ ra (trị số điện áp chịu của tụ C5 ghi là 2.000 vol).

C. HƯ HỎNG SỬA CHỮA:
Chủ yếu là hư contac bấm và hư Pin
1. Nhiều nhất là hư khoá K2: vì bấm suốt, phải thay mới, mấy quầy linh kiện bán đầy. Hư cái khoá này mà vứt cái vợt đi thì phí lắm.
2. Dùng lâu ngày Pin chai phải thay. Ngại nhất anh này, Pin khó tìm, chủ yếu lấy từ xác. Loại 2,4v dễ kiếm hơn.
3. Hai đầu nối bên trong của píc nạp điện cho Pin tiếp xúc kém do rĩ, dẫn đến Pin kiệt.
4. Hư transitor D965 (hoặc D882). Không biết thị trường có con nào thay được ?
5. Chạm biến áp: Hiếm nhưng đã gặp (đồng thời chạm BA và hỏng Trans)
6. Rò điện giữa các lớp lưới (có tiếng kêu): Dùng máy sấy tóc, không được thì tháo ra dùng cồn 90 vệ sinh khung nhựa.

* Dùng vợt muỗi muốn bền Pin thì đừng nên bật bóng đèn soi, vì loại đèn sợi đốt ăn dòng lớn, mau chai pin (cắt đứt dây đèn luôn cho chắc)

D. THỬ VỢT MUỖI KHI CHỌN MUA: Nhấn khóa rồi nhả, chọc đầu to vit (kim loại) vào lưới (nối thông 1 lớp lưới biên với lớp lưới giữa) có tia điện kèm tiếng nỗ. Lại nhấn khóa rồi nhả, chờ khoảng 10 giây, nếu chọc to vit vào vẫn có tia điện và tiếng nỗ là OK.

#5 minhsondaklak

minhsondaklak

    Advanced Member

  • Members
  • PipPipPip
  • 51 Bài viết

Đã gửi 12 May 2009 - 07:22 AM

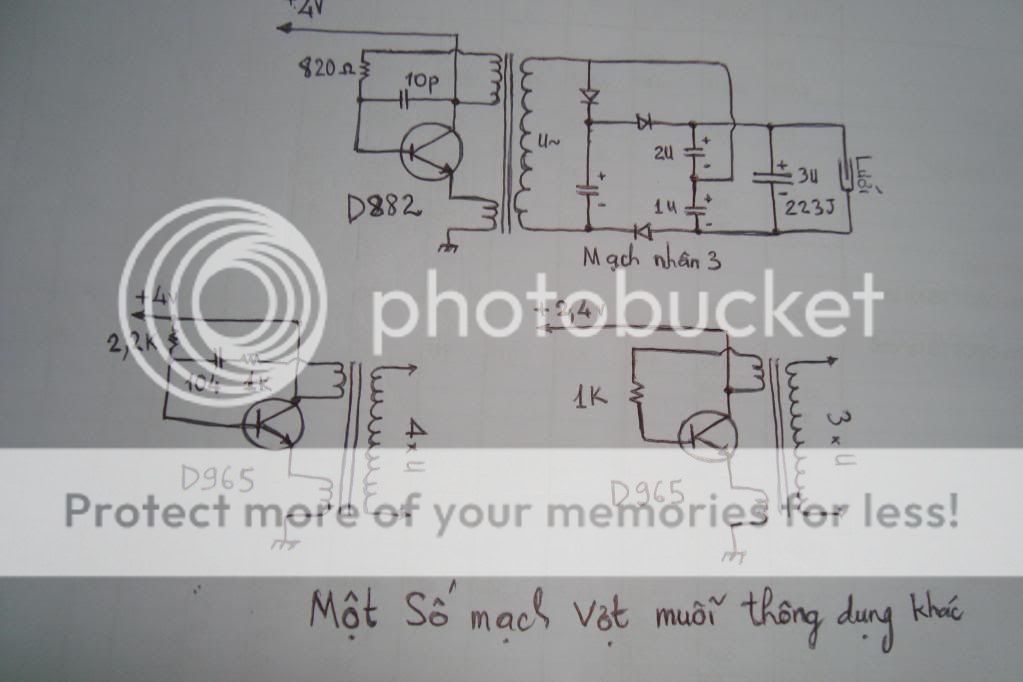

Một số mạch vợt muỗi thông dụng:


#6 minhsondaklak

minhsondaklak

    Advanced Member

  • Members
  • PipPipPip
  • 51 Bài viết

Đã gửi 19 May 2009 - 08:22 AM

Thêm 1 pan thực tế cho vợt muỗi - dễ mà khó, khó mà dễ:
Hư hỏng: Thanh kim loại tiếp xúc trượt tại đầu Pic cắm điện bị bong, không sạc được Pin. Làm sao đây: dùng mỏ hàn dí vào, dùng keo dán lại ... cũng được chỉ vài hôm lại bong ngay.

Thanh kim loại này được gắn vào đế nhựa bằng 2 chấm nhẻo nhỏ, xuyên qua hai lỗ trên thanh kim loại.

Xử đẹp nè:
Dùng mũi kim nhọn, nung nóng dùi 2 lỗ trên đế nhựa trùng với vị trí 2 nhẻo nhựa đã bong.
Dùng 1 cái gim bấm giấy xuyên qua cặp lỗ này, kẹp giữ chặt thanh kim loại thay cho 2 chút nhẻo nhựa kia. OK
Đảm bảo không đẹp không ăn tiền !

#7 max_speed45

max_speed45

    Newbie

  • Members
  • Pip
  • 3 Bài viết

Đã gửi 24 July 2009 - 01:32 AM

Thank các bác em thấy chủ đề này rất bổ ích.Ah hình như pin của vợt muỗi là loại Ni-mh phải ko anh.Loại này nhanh chai lắm nhât là bị sạc nhồi.

#8 minhsondaklak

minhsondaklak

    Advanced Member

  • Members
  • PipPipPip
  • 51 Bài viết

Đã gửi 03 September 2009 - 11:11 AM

Pan mới cho vợt muỗi
- Triệu chứng: Nổ tụ hạ áp đầu vào 220v, thay tụ khác lại nổ tiếp
- Hư hỏng: Chập Pin, đo ôm Pin thấy kim lên cả 2 chiều (Pin tốt sẽ có 1 chiều lên)

#9 Do Duc Duy

Do Duc Duy

    Advanced Member

  • Members
  • PipPipPip
  • 79 Bài viết

Đã gửi 04 November 2009 - 09:10 AM

QUOTE(Chú Thích)(minhsondaklak @ Sep 3 2009, 11:19 AM) <{POST_SNAPBACK}>
Pan mới cho vợt muỗi
- Triệu chứng: Nổ tụ hạ áp đầu vào 220v, thay tụ khác lại nổ tiếp
- Hư hỏng: Chập Pin, đo ôm Pin thấy kim lên cả 2 chiều (Pin tốt sẽ có 1 chiều lên)

Do thay sai mới nổ tiếp. Nếu thay tụ có điện áp chịu đựng khoảng 400v trở lên thì nổ dc mới sợ. Với lại nếu pin bị chập thì khi thay vào làm gì có áp ra, ko thấy áp ra thì phải kiểm tra liền chứ sao lại để nó nổ rồi mới biết là pin hư. Nếu tụ là một linh kiện mắc tiền thì làm vậy có nước mà bán nhà.

#10 dibangdit

dibangdit

    Newbie

  • Members
  • Pip
  • 2 Bài viết

Đã gửi 04 June 2010 - 12:35 PM

Đánh dấu để sau này tìm kiếm cho tiện.

#11 unghoangxinh

unghoangxinh

    Newbie

  • Members
  • Pip
  • 1 Bài viết

Đã gửi 19 August 2010 - 09:51 PM

anh ah em phan tich cai mach nhan 4u cua anh thi thay ko hop ly ah . em thay no the nao ay , nhu la hinh ve bi sai roi anh a. theo phan tich nhu the thi dien ap se ko nhan ap duoc dau anh .
kien thuc cua em co han , neu em noi sai anh thong cam va giai thik giup em voi nhe . cam on anh nhieu

#12 unngan

unngan

    Elite Member

  • Members
  • PipPipPipPip
  • 421 Bài viết

Đã gửi 10 January 2011 - 10:51 PM

QUOTE(Chú Thích)(minhsondaklak @ May 4 2009, 11:27 AM) <{POST_SNAPBACK}>
Từ khi có cái vợt diêt muỗi thì khoái thật, thấy là xong, không em nào thoát.
Dân điện tử - tin học chuyên cày đêm nên ghét muỗi nhất trên đời, lại càng khoái cái dụng cụ này.
Nhà nhà vợt muỗi, có nhà đến 2-3 cái vợt, phải nổ tanh tách liên tục hàng đêm nên cũng chóng hỏng.
Khổ nỗi, đồ rẽ tiền nên có mấy anh thợ nhận sửa cái món này đâu. Vậy thì:
1. Hư cái nào sắm lại cái đó, không vấn đề gì.
2. Phải tự ra tay thôi, dân điện tử mà!

Riêng mình thấy cái vợt muỗi là dụng cụ rẽ tiền mà hiệu quả.
Về điện tử, nó là một mạch điện tử mini mà lý thú đấy, hiệu suất cao. Rất đáng được dân điện tử nghiệp dư bỏ chút thời gian ngâm cứu, nhất là các bác có cảm hứng với bộ nguồn xung. Vợt muỗi là họ hàng của nguồn xung mà !

Quá đúng!
Cái vợt muỗi quá dễ nhưng không phải không có nhiều điều cần ngâm cứu.
Hay hỏng nhất là công tắc (bấm nhiều thì hỏng) và pin (sạc để quên hay qua mùa ít muỗi không dung đến nên không -> hỏng pin) cái này dĩ nhiên thay là OK.
Vấn đề vợt vẫn chạy được nhưng nổ không giòn -> hay hỏng nhất vẫn là biến áp, sau đến bộ tụ ở mạch nắn bội áp. Tụ thì nhiều thay thử vô tư. Cái biến áp khó thử đây.
Mình có 1 bộ test (tự chế) dùng test các loại biến áp xem có chạm vòng dây nào không cwcj kỳ hiệu quả. Vấn đề khó đã được giải quyết. 10K/1 vợt không nói lên điều gì nhưng máu nghề nghiệp thì phải "biết tuốt" và "làm tuốt".

#13 hungdientuthainguyen

hungdientuthainguyen

    Elite Member

  • Members
  • PipPipPipPip
  • 195 Bài viết

Đã gửi 11 January 2011 - 10:58 PM

GIÁ THỊ TRƯỜNG :loại tốt =35n/ cái
loại thường=20n/cái .

NẾU SỬA CHO KHÁCH :5n/cái ,(không bõ)
:10n/cái ,(đắt quá ,khách kêu)
NẾU LÀM ĐỂ DÙNG :MẤT BUỔI SÁNG ,CÓ KHI CẢ NGÀY .
TÍNH KINH TẾ ?.......!

#14 unngan

unngan

    Elite Member

  • Members
  • PipPipPipPip
  • 421 Bài viết

Đã gửi 12 January 2011 - 03:05 PM

QUOTE(Chú Thích)(hungdientuthainguyen @ Jan 11 2011, 11:06 PM) <{POST_SNAPBACK}>
GIÁ THỊ TRƯỜNG :loại tốt =35n/ cái
loại thường=20n/cái .

NẾU SỬA CHO KHÁCH :5n/cái ,(không bõ)
:10n/cái ,(đắt quá ,khách kêu)
NẾU LÀM ĐỂ DÙNG :MẤT BUỔI SÁNG ,CÓ KHI CẢ NGÀY .
TÍNH KINH TẾ ?.......!

Ặc!!!
- sửa tối đa 15 phút/cái.
- thay pin/ thay BA tối đa 10K/1 thứ. (Nếu hỏng cả 2 thứ thì bỏ)
- Hàng "đẹp" của VN (Cty Việt Anh) bán 60K/cái đấy; hàng Tàu 35-40K/cái (loại tốt). Sửa hết 10K thì khách (nông dân) còn cảm thấy rẻ chán.
Cuối cùng: Thợ thì cái gì đều không sợ (trừ những cái sợ). Cứ có $$$$$$$$$$$$ sơi tất.

Mà tôi thấy cái này của ông thì có khi vài ngày mới sửa được cái vợt muỗi ấy chứ

http://kythuatphancung.com/diendan/index.php?showtopic=6360&pid=36816&st=0&#entry36816


#15 oplaoplep

oplaoplep

    Newbie

  • Members
  • Pip
  • 1 Bài viết

Đã gửi 09 April 2011 - 02:57 PM

cho em hỏi là cái vợt nhà em không hiểu bị sao mà giờ muỗi bay vào thì phải chục giây sau mới ra đi nhưng không thấy tiếng nổ lép tép nữa. sạc vẫn vào bình thường, 2 đèn xanh đỏ vẫn sáng. bác cho e hỏi lỗi này do đâu vậy ạ. em đã thay con Đ65 rồi ạ
thanks bác

#16 igor_ngoc

igor_ngoc

    Newbie

  • Members
  • Pip
  • 4 Bài viết

Đã gửi 01 June 2011 - 10:19 AM

chào bạn unngan cùng các bạn trên diễn đàn !

Tôi đọc bài viết của bạn unngan thấy bạn có 1 bộ test (tự chế) dùng test các loại biến áp xem có chạm vòng dây nào không, rất hiệu quả. tôi muốn nhờ bạn hướng dẫn tự chế bộ test này, rất mong bạn giúp đỡ. bạn có thể cho tôi xin số điện thoại để tiện trao đổi.
Email của tôi là igor_ngoc@yahoo.com.vn
Đt: 0905024561.
Chân thành cảm ơn và mong sớm được liên lạc với bạn. Chúc bạn mạnh khỏe.

Bài viết đã được chỉnh sửa nội dung bởi igor_ngoc: 01 June 2011 - 10:47 AM


#17 blueken

blueken

    Newbie

  • Members
  • Pip
  • 1 Bài viết

Đã gửi 03 June 2011 - 11:04 AM

Vợt Muỗi dễ sửa mà, nhưng mình mua linh khiện ko có
Mấy con tụ cao áp khó mua nhất
hình em nó đây, moj người tham khảo nha, mới phá



#18 overlock

overlock

    Newbie

  • Members
  • Pip
  • 2 Bài viết

Đã gửi 15 August 2011 - 12:16 PM

QUOTE(Chú Thích)(minhsondaklak @ May 12 2009, 07:30 AM) <{POST_SNAPBACK}>
Một số mạch vợt muỗi thông dụng:


anh ơi! cái cuộn biến thế cuốn như thế nào vậy anh? bao nhiêu vòng vậy anh? tại nhìn sơ cấp có tới 2 cuộn ko biết cuốn thế nào...

#19 croket_2512

croket_2512

    Member

  • Members
  • PipPip
  • 21 Bài viết

Đã gửi 27 January 2012 - 09:13 PM

Cho em hỏi, trong mạch dao động nghẹt, làm sao biết được là hồi tiếp âm hay dương? Làm sao biết được các cuộn sơ cấp và hồi tiếp quấn cùng chiều hay ngược chiều?

#20 chuong dai ka

chuong dai ka

    Newbie

  • Members
  • Pip
  • 5 Bài viết

Đã gửi 27 February 2012 - 10:19 AM

cho mình hỏi. ,mình mới mua vợt đc 3 ngày về vợt nổ tanh tách sướng lắm, nhưng dùng đc 3 ngày thì muỗi bay vào không chết mặc dù đèn của vợt vẫn sáng, sạc điện vẫn vào???????????????????????????????????????????????????????????
